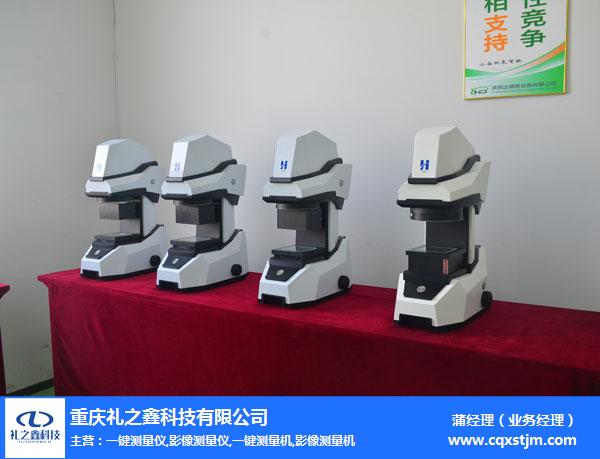

     二次元影像测量仪是一种由高分辨率CCD彩色摄像机、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与工作台等精密机械结构组成的、率光电测量仪器，以二维测量为主，也能作三维测量。

     如何提高电子产品测量仪技巧测量精度技巧，一直以来是电子产品测量仪难以攻克的难关。现在市场行的电子产品测量仪关于角度测量的方法基本有两种，一种是切线法，一种是采点计算法。切线法是指人工旋转屏幕上或者镜头内刻线，分别对准工件两条边线，通过编码器或者圆光栅计数来测量角度的方法。这种方法又分为两种，投影切线法，如投影仪，工具显微镜等，和影像切线法，如影像仪，带视频功能的工具显微镜，依靠软件自带的米字线旋转测量。

     切线法操作方便简单，但是测量精读低，适合快速批量检测，如果被测件角度精读要求较高，另一种方法，采点计算法就比较适合。所有的几何元素都是有点组成的，包括基本元素直线，曲线和圆弧。二维平面角度由基本几何元素两条直线组成，直线由无数的点组成。所以角度测量准确与否，采点是关键的。

二次元影像测量仪角度测量技巧一：直线采集尽量长。

     电子产品测量仪,由于屏幕显示有限，加上放大倍率较大（一般在0.7档～4.5档34X～220X），屏幕显示部分的工件尺寸实际只有几毫米，很多测量人员在检测的时候习惯只在屏幕显示部分上采集点、线元素。如果采集的点有偏差，所采线段越短，那么所测得的角度值偏差就会越大，线段越长，测得角度值偏差就会越小。所以我们在测量角度的时候，尽量将角度两边的线采集长些，如果屏幕显示范围太小，可以移动工作台，在角度所在直线的起点位置附件采一点，然后在终点位置采一点，这样所测角度误差将会大大减小。

电子产品测量角度测量技巧二：回归直线偏差小。

    有很多检测人员反应，在测量角度时，重复精度很差，同一个人同样的方法，两次测量重复误差达到0.5度之多。很多影像测量软件，包括三坐标测量软件，直线采集都是默认为两点。对于一些比较规则，直线性较好的零件来说，不会引起太大误差，但对于直线性不好，毛刺较多的零件来说，两点采集直线的方法会带来很大的误差，且重复精度很差，这样的直线构成的角度，多次测量的重复性肯定不会好了。

     如果我们使用多点寻回归直线的方法来确定角度的两边，所采直线会更贴近被测工件的实际边线，直线偏差就会减少，同时，测量误差也会减少许多，测值重复性大大改善。
