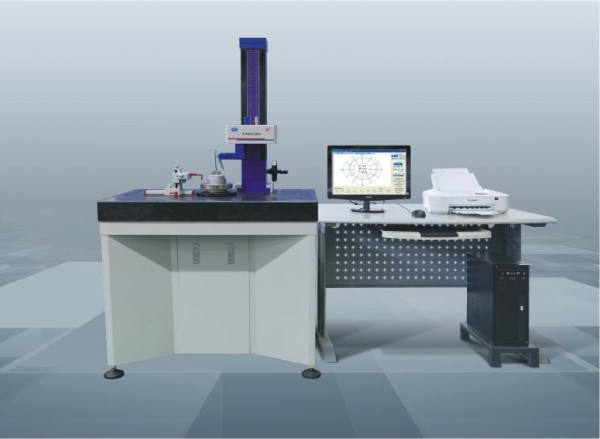

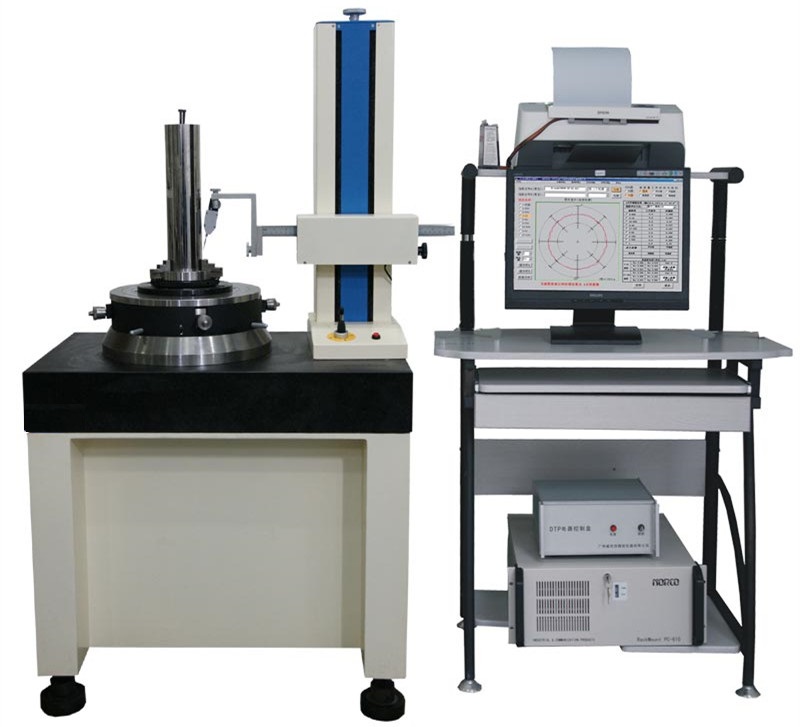

低速大承载圆度仪
应用范围
该仪器适用于直径小于1.2米、重量小于500Kg的大型环形工件、各种大型轴承内外套圈滚道的圆度、波纹度等参数的测量（可用四种方法评定圆度误差）并能够给出零件的偏心及相位。 亦可用于各种电机整流子的圆度、跳动量、单片跳动、邻片间跳动等参数的测量并能够给出零件的偏心及相位。
主要特点
-
仪器采用自主研发的伸缩式测量机构，测量方便节省空间。仪器测量转台采用特殊工艺制作的高精度气浮静压轴承结构，回转精度高不磨损，承载大，使用寿命长；
-
主轴电机采用进口高精度交流伺服电机，自研柔性联轴器，使仪器仪器主轴旋转精度更平稳可靠。数据采集采用德国HEIDENHAIN公司进口精密圆光栅及相关技术，定位精确，稳定性好；
-
仪器采用WINDOWS系统操作平台，专业测量软件，测量界面简洁直观，操作便捷；可以实时显示图形数据、存盘留档、随时打印，图形分析报告，直观清晰；
-
传感器垂直和水平运动采用电控与手动控制，使设备操作方便，调整精确；
-
可对零件表面状态进行频谱分析，能够给出任一波的幅值； 自动识别间断，自动和手动剔除凹口功能，部分圆弧测量圆度功能；
-
测量操作设置鼠标和键盘快捷操作，用户可根据操作习惯自由选择
|
型号
项目
|
Y901200D
|
|
主轴精度
|
径向误差
|
±（0.05＋5H/10000）μm
|
|
轴向误差
|
±（0.05＋6X/10000）μm
|
|
系统精度
|
0.19μm
|
|
工作台平面度
|
≤2 μm(半径R≤70mm)
|
|
数据采集方式
|
进口德国HEIDENHAIN精密圆光栅
|
|
数据采集点
|
4096
|
|
测量最大外径
|
Ф1200mm（可扩展）
|
|
测量最小内径
|
Ф5 mm
|
|
测量最大高度
|
400mm（可增高）
|
|
最大承载
|
500Kg
|
|
量程范围
|
≤0.3mm(半径差)
|
|
传感器分辨率
|
0.01μm
|
|
传感器测力
|
0.2N
|
|
滤波器
|
2-15、 2-50、 2-150、 2-500、 15-150、 1
|
|
波纹度
|
3-16、17-100
|
|
圆度误差评定方法
|
最小二乘法（LSC）、最小区域法（MZC）、 最大外接圆（MIC）、 最小包容圆法（MCC）
|
|
放大倍率
|
100、 200、 400、 500、 800、 1000、 2000、 4000、5000、 8000、 10000、 20000、 40000、 50000、 80000、 100000、200000 等共17档。
|
|
频谱分析
|
可给出任一频段的数据值
|
|
转速
|
4-6转/分
|
|
X/Y轴移动方式
|
电动/ 手动
|
|
凹凸口剔除
|
自动识别间断，自动和手动剔除凹口功能，部分圆弧测量圆度功能；
|
|
软件辅助功能
|
同轴度、垂直度、平行度、平面度
|
|
电源、气源压力
|
电源220V 、50V、 250W 气源压力≥0.45MPa
|
|
环境要求
|
工作温度：常温 湿度：20-80％RH(无结露)；良好地线，无明显震源
|
