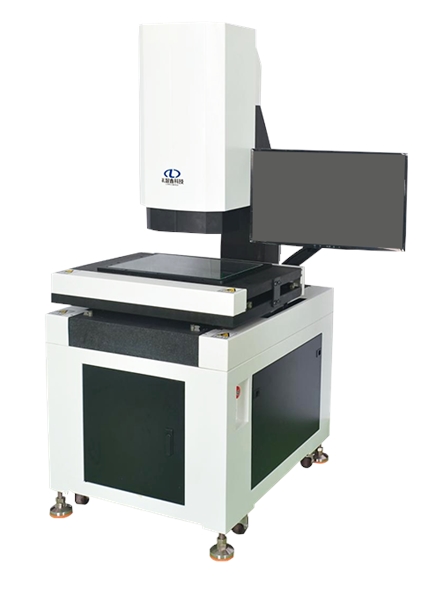

H432S快速一键式闪测仪采用双远心高分辨率光学镜头，结合高精度图像分析算法，图像拼接算法，并融入一键闪测原理。仪器可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成，真正实现一键式快速精准测量。

传统测量仪器如投影仪、影像测量仪、工具显微镜、轮廓仪、游标卡尺、千分尺等，在测量时面临诸多问题，如：测量对象的定位、原点定位费时，批量测量操作时间长，不同测量人员导致测量结果不同，数据统计管理繁杂等。

H432S一键式测量仪将扫清传统测量仪器在检测方面的难题，其优势为：

● 自动匹配

同一品类产品一次编程， 保存， 测量时自动匹配；

● 自动测量

可与机械手臂进行配合， 实现自动测量；

● 校准简单

仅需一个功能校准键， 多角度、全视野校准， 保证测量精度；

● 使用简单

人性化、智能化的软件设计， 无需用户过多的操作， 易学、易用、易上手；

● 测量功能

一、用户程序：

      自动匹配工件，任意放置，一键测量。可自动搜索匹配并调出用户程序。可框选建立匹配、多个位置框选组合建立匹配、用测量元素建立匹配、可导入CAD建立匹配。可建立程序组，实现工件多个面翻面测量。

二、测量元素：

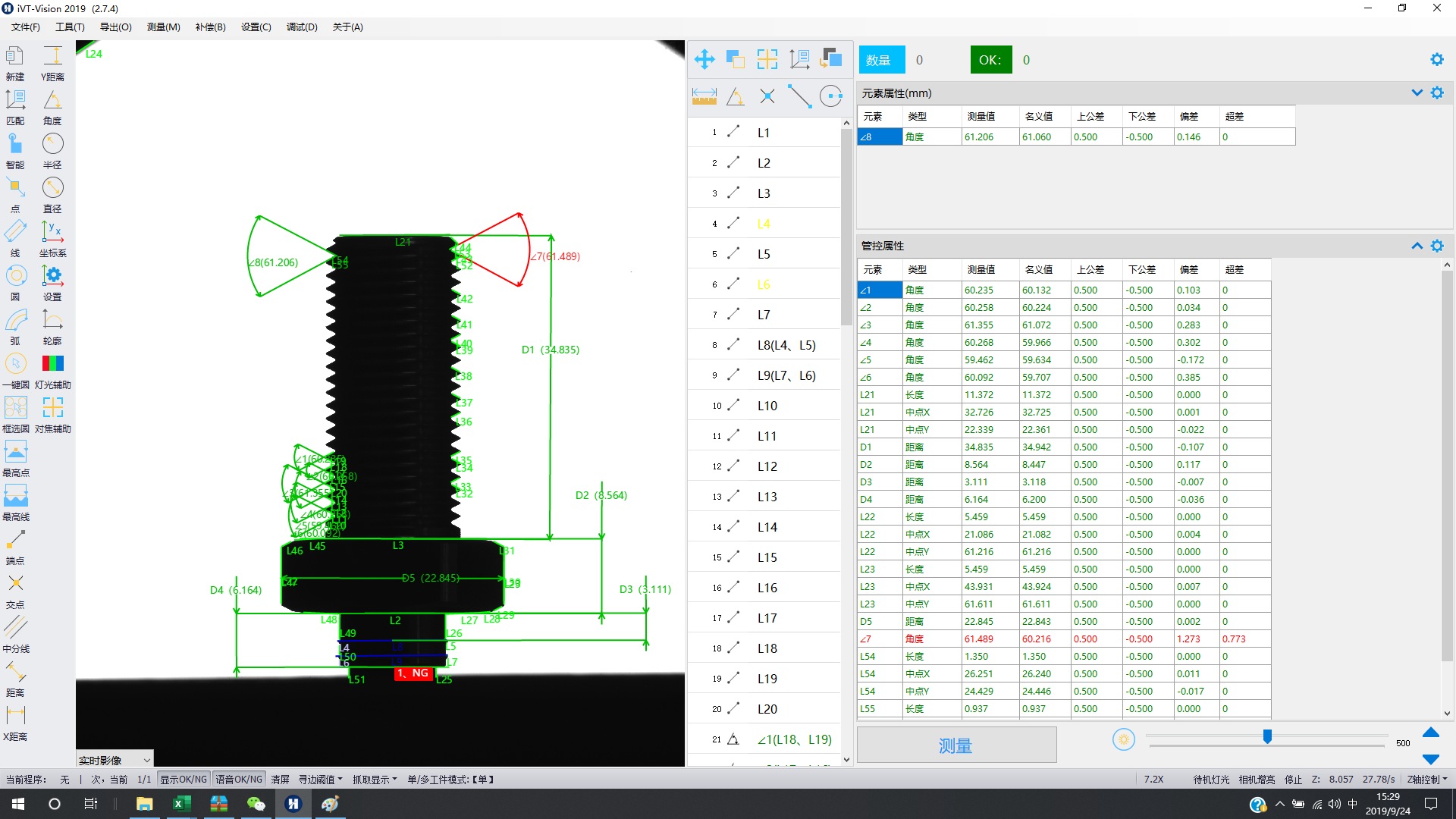

点、线、圆（中心坐标，半径、直径、真圆度、周长、面积）、弧、矩形（中心坐标，长、宽、周长、面积）、椭圆（中心坐标，长轴、短轴、周长、面积）、键槽（中心坐标，长、宽、周长、面积）、导入CAD轮廓扫描比对、轮廓PV、面积对比、圆柱直径、密封圈（通过周长计算半径、密封圈厚度）、测量结果再计算（平均值、求和）、二维码识别、条码识别。

三、标注：

距离、X距离、Y距离、半径、直径、角度；

四、形状误差评定：

直线度、圆度。

五、位置误差评定：

平行度、垂直度、对称度、同心度、位置度。

六、坐标系转换

笛卡尔坐标（X，Y）与极坐标（R，θ）可方便选择。可即时转换测量值的基本单位mm、inch、mil。 坐标平移、坐标旋转，建立工件坐标系。

七、测数据

可以自定义EXCEL模板，可以指定输出单元格。软件自带CPK模板，可以计算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk

八、其他

    1、软件语言：多国语言可选，语言包开放，可定义翻译修改。

    2、 图像和绘图区共用，所见即所得，可自定义：颜色、线宽、字体大小、背景颜色。

    3、对焦辅助、灯光辅助功能，减少人为误差。

    4、合格/不合格（OK/NG），并报警提示，可语音输出：OK、NG。

    5、 可快速扫描轮廓，并导出到CAD

    6、 可选配IO卡，外触发测量并OK NG 信号输出。

九、特殊定制功能：

1、客制化输出报表

2、图像扫码功能

3、SPC数据分析功能

● 数据自动保存

测量的结果自动保存到电脑， 包括测量日期， 产品的批号等信息；

● 轮廓扫描

快速扫描轮廓，并导出DXF文件。

H432S快速一键式闪测仪的规格参数
