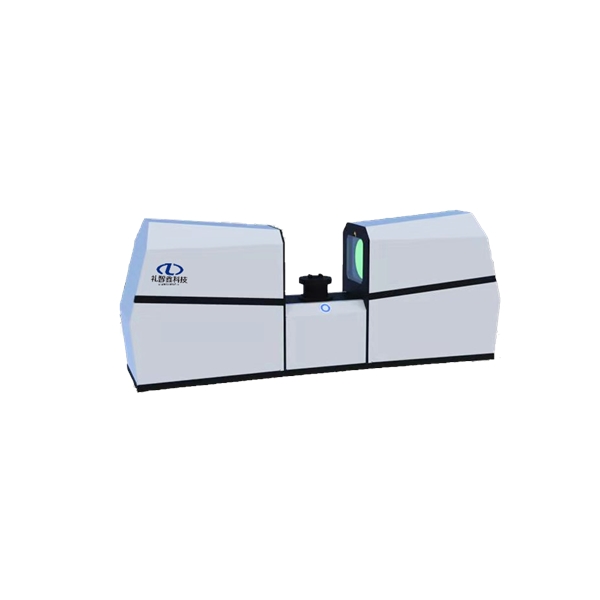

产品介绍
● 大视野影像闪测、高精度、全自动，开创快速测量新理念
● 通过将远心成像与智能图像处理软件的结合
● 繁琐的测量任务，都变得无比简单
● 只需把工件放置到有效测量区域，然后轻轻按一键
● 工件所有二维尺寸瞬间完成测量
仪器特点
● 打破尺寸测量的常规。
● 大口径高景深，实现全视野范围成像清晰，超低畸变。
● 高分辨率数字相机。仪器采用1200万~4300万像素高分辨率数字相机。
● 软件采用的20：1亚像素图象边缘处理。
● 二乘法回归处理可自动祛除毛刺和异常点，将对特征位置上的影响降低到低。
● 自动识别工件、无需定位。
● 的批量测量。
● 多个工件任意摆放，自动识别，批量测量。
规格参数
|
型号 |
LZX-80W |
LZX-100W |
LZX-100φ |
LZX-120W |
LZX-190W |
|
测量行程（mm） |
82×55 |
100×80 |
Φ100 |
120×80 |
190×126 |
|
R轴移动方式 |
自动 |
自动 |
自动 |
自动 |
自动 |
|
光学镜头 |
双远心光学镜头 |
双远心光学镜头 |
双远心光学镜头 |
双远心光学镜头 |
双远心光学镜头 |
|
景深（mm） |
80 |
80 |
80 |
80 |
80 |
|
图像传感器（像素） |
2000万 |
2000万 |
2000万 |
2000万 |
2000万 |
|
测量精度（μm） |
±(2.5+L/100) |
±(2.5+L/100) |
±(2.8+L/100) |
±(3+L/100) |
±(4.5+L/100) |
|
重复性（μm） |
±1.8 |
±1.8 |
±1.8 |
±2 |
±2.5 |
|
软件 |

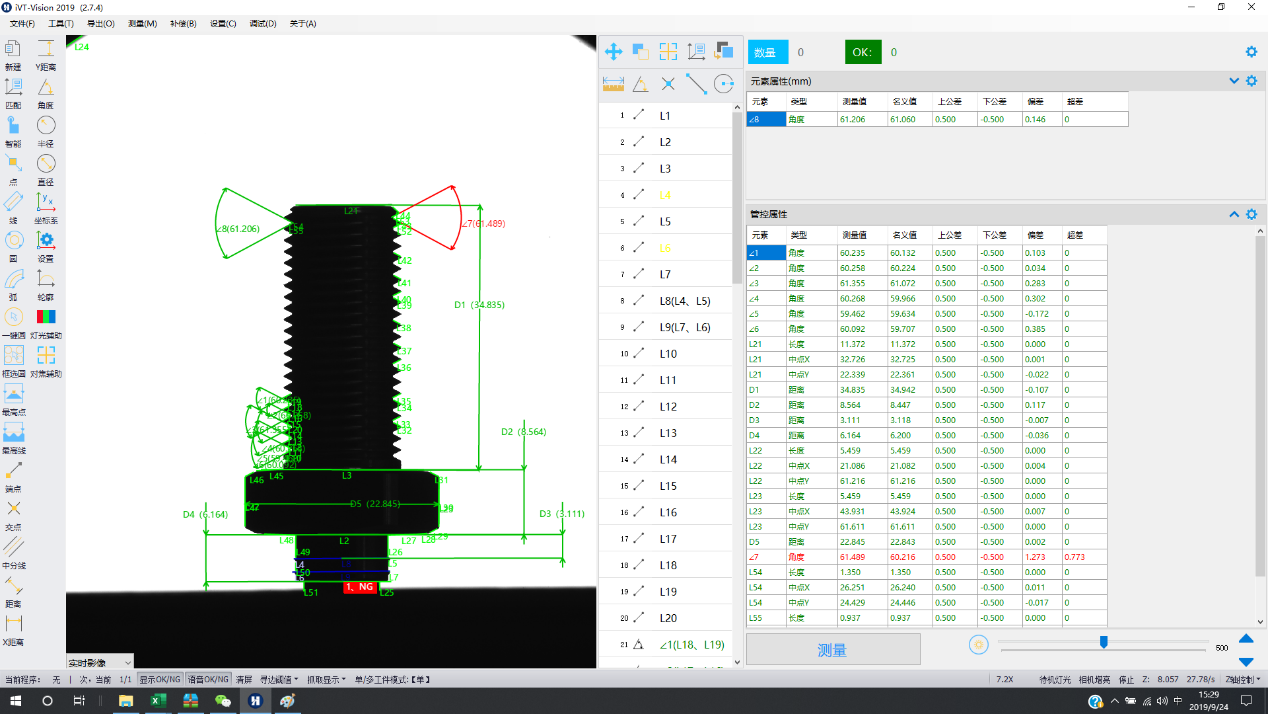

IVT-VISION |
||||
|
显示单位（μm） |
0.01 |
||||
|
Z轴移动范围（mm） |
50 |
50 |
50 |
30 |
- |
|
外形尺寸（mm） |
900x200x460 |
920x220x480 |
920x220x480 |
1050x300x560 |
1700x680x1300 |
|
重量（KG） |
30 |
35 |
35 |
40 |
385 |
|
承重（KG） |
5 |
5 |
5 |
8 |
10 |
|
工作环境 |
电源：220V/50Hz 振动：＜0.002mm/s，＜15Hz 温度：22℃±5℃ 湿度：20～80% |
||||
