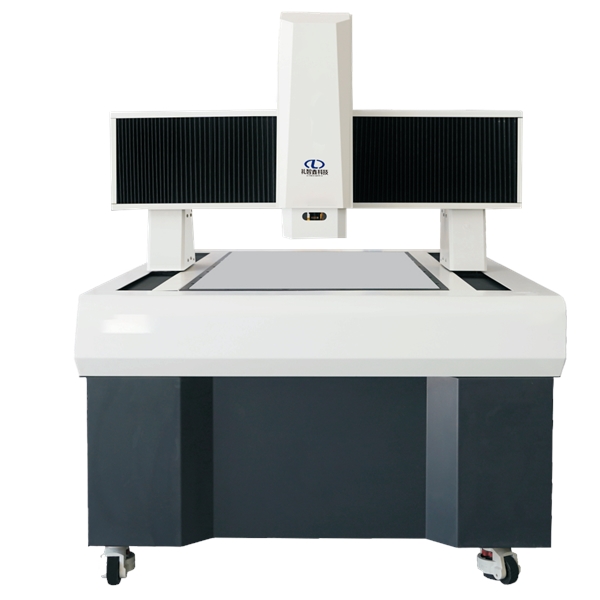

仪器特点
● 整机底座、桥梁均采用天然的大理石制作、永不变形、精度高、稳定性强；
● 全新龙门型结构设计、外观整洁、直观、大方；
● 采用来开放式金属光栅系统、高精度、高速度、高稳定性；
● 采用日本松下伺服控制系统、经久耐用；
● P级直线导轨；高精密研磨丝杆传动、运行平稳、噪音低、速度快；
● 采用美国TEO高清彩色CCD、成像效果非常佳；
● 采用STEP-ZOOM卡连续变倍镜头、变倍率无需校正、大大提高了工作效率及测量精度、影像放大30×-200×；
● 底光和表面光采用可调试的LED冷光源、可分区程控；
● 可选配日本KEYENCE激光系统和美国RENISHAW探测系统、结合软件可进行大量程、高精度的3D测量；
规格参数
|
型号 |
LZX-600H |
LZX-800H |
LZX-1000H |
LZX-1200H |
LZX-1500H |
LZX-2000H |
|
(X/Y/Z)量测行程(mm) |
500*600*200 |
600*800*200 |
800*1000*200 |
1000*1200*200 |
1200*1500*200 |
1500*2000*200 |
|
全机尺寸(mm) |
1663*1150*1620 |
1885*1350*1650 |
2053*1560*1660 |
2275* 1781* 1670 |
2738*1936*1670 |
3188*2293*1343 |
|
机台承重量 |
60kg |
60kg |
60kg |
60kg |
60kg |
60kg |
|
CCD |
200W超高清全屏彩色USB3.0数字相机 |
|||||
|
镜头 |
6.5：1定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-296X) |
|||||
|
量测系统 |
CNC 3D |
|||||
|
光学尺分辨率 |
0 . 001 mm |
|||||
|
X/Y量测精度 |
(3+L/200) μm |
|||||
|
Z轴精度 |
5μm |
|||||
|
重复性 |
3μm |
|||||
|
电源供给 |
220V ± 10% 50/60Hz |
|||||
