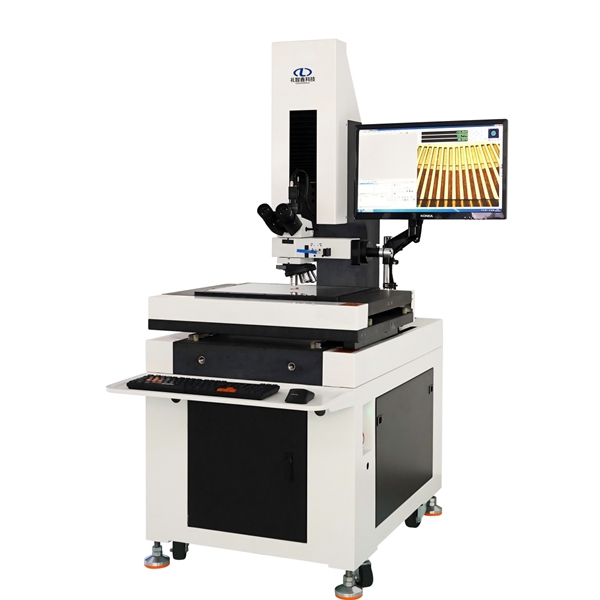

仪器特点
● 整机底座、立柱、XY测量平台均采用天然的大理石制作、永不变形、精度高、稳定性强；
● 全新流线型的造型设计、外观整洁、直观、大方；
● 采用全闭环伺服控制技术、台湾上银直线导轨、TBI研磨级丝杆、导轨滑块跨距大、（200mm）、运行平稳、噪音低、运行速度快（300mm/s）；
● 采用400W大功率伺服马达、扭距大、加速度快、运行平稳；
● 底光和表面采用可调试LED冷光源、可实现对各种复杂表面工件进行测量、避免了一般热光源带来的热胀冷缩的弊端；
避免工件二次变形、4环8区光源成像效果更佳；
● 双视野成像、采用两个高清数字彩色CCD、成像效果非常佳、无拖影；
● 采用舜宇正置式金相光学系统， 带5、10、20、50X金相镜头(可选100X),影像放大230X--1060X；
● Z轴采用平行导轨结构加配重块设计、减轻了其重量、提高结构的稳定性、并减轻了其自身变形、提高Z轴的定位精度及稳定性；
● 可选配日本KEYENCE激光系统和美国RENISHAW探测系统、结合软件可进行大量程、高精度的3D测量；
规格参数
|
机台型号 |
LZX-322M |
LZX-432M |
LZX-542M |
LZX-652M |
|
(X/Y/Z)量测行程 |
300*200*200 |
400*300*200 |
500*400*200 |
600*500*200 |
|
全机尺寸(mm) |
555X965X1662 |
700X1130X1662 |
860X1222X1662 |
1026X1543X1680 |
|
机台承重量 |
30Kg |
30Kg |
40Kg |
40Kg |
|
CCD |
海康威视高清晰彩色数字CCD |
|||
|
镜头 |
舜宇正置式金相光学系统，带5、10、20、50X金相镜头(可选100X) |
|||
|
量测系统 |
INS- CNC金相软件 |
|||
|
电源供给 |
220V+10%,50/60Hz |
|||
|
光学尺分辨率 |
0.0005mm |
|||
|
X/Y量测精度 |
单视野：2UM，广视野：(2.5+L/200)um |
|||
|
重复性 |
2um |
|||
