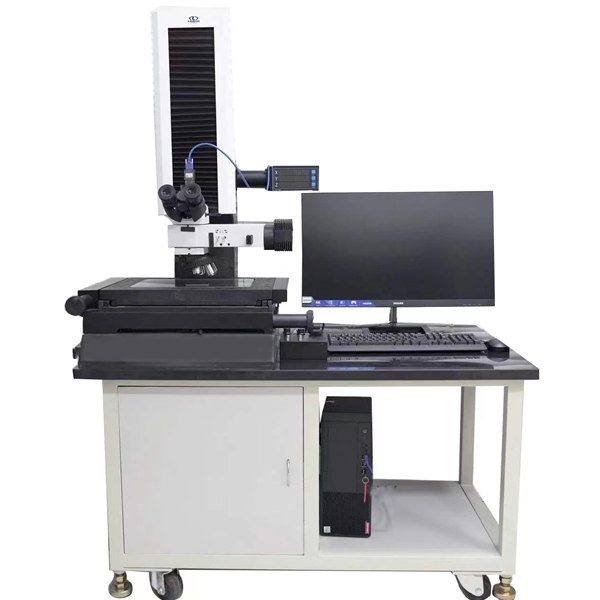

仪器特点
● 整机底座、立柱、XY测量平台均采用天然大理石制作，永不变形，精度高，稳定性强;
● 采用无牙螺杆摩擦传动技术，运行平稳，无噪音，速度快，定位不回弹、定位精度1UM；
● 光源采用可调式LED冷光源，具备平行背光源，同轴落射表面光源，图像质佳；
● 采用定制款全屏呈像超高清彩色CCD，清晰度高，帧率快，移动无拖影；
● 采用金相显微镜头模组，光学放大倍率5X、10X、20X、50X，可选100X镜头；
●Z轴采用平行导轨结构设计，运行平稳，伺服控制，自动升降， 自动对焦;
规格参数
|
机台型号 |
LZX-S322M |
LZX-S432M |
|
(X/Y/Z)量测行程 |
300*200*200 |
400*300*200 |
|
全机尺寸(mm) |
1200*700*1650 |
1350*900*1650 |
|
机台承重量 |
30Kg |
30Kg |
|
CCD |
海康威视高清晰彩色数字CCD |
|
|
镜头 |
舜宇正置式金相光学系统，带5、10、20、50X金相镜头(可选100X) |
|
|
量测系统 |
INS- 3M金相软件 |
|
|
电源供给 |
220V+10%,50/60Hz |
|
|
光学尺分辨率 |
0.001mm，（可选配0.0005、0.0001mm） |
|
|
X/Y量测精度 |
单视野：2UM，广视野：(2.5+L/200)um |
|
|
重复性 |
2um |
|
|
适合环境 |
温度20-25摄氏度，湿度50%-60% |
|
