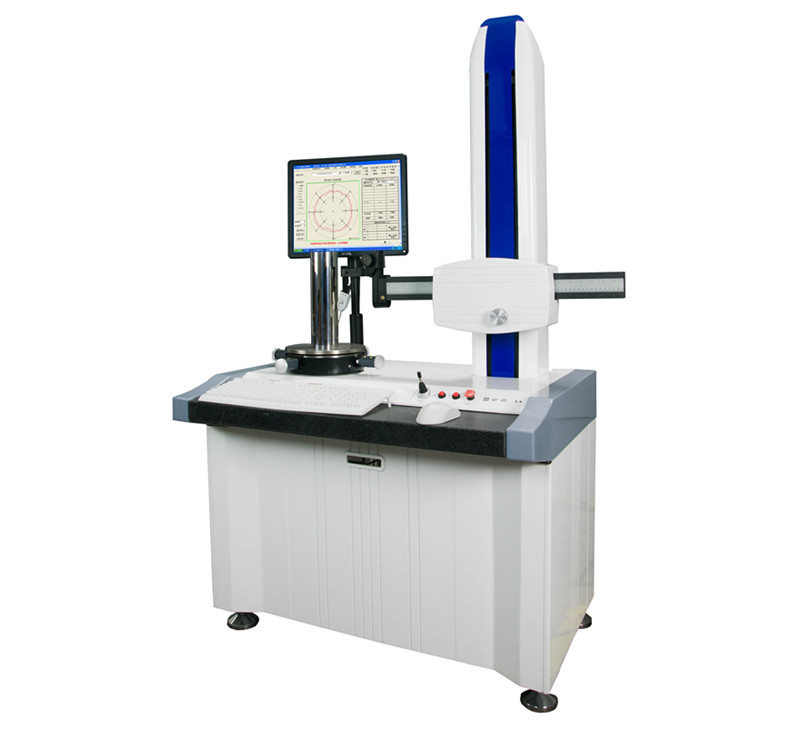

高速系列圆度仪
应用范围
该仪器适用于各种环形工件，主要用于各种轴承内外套圈滚道及钢球滚柱的圆度、波纹度、同轴度、垂直度、平行度、平面度等参数的测量（可用四种方法评定圆度误差）并能够给出零件的偏心及相位。
主要特点
u 仪器具有高精度的气浮主轴及空气过滤系统，仪器主轴精度高不磨损，使用寿命长；
u 仪器采用WINDOWS系统操作平台，专业测量软件，测量界面简洁直观，操作便捷；可以实时显示图形数据、存盘留档、随时打印，图形分析报告，直观清晰；
u 工件调整方便快捷，检测效率高；
u 对使用环境无特殊要求，可在车间及计量室使用；
u 具有海量的测量结果统计数据库，方便查阅测量结果以及联网工作。
u 具有强大的测量分析功能，如：波纹度、垂直度等分析；
u 可对零件表面状态进行频谱分析，能够给出任一波的幅值；
u 仪器标配两种型号传感器可以满足各型直径及孔径的测量；
u 测量操作设置鼠标和键盘快捷操作，用户可根据操作习惯自由选择；
u 可直接用于机床调整、零件工艺分析试验，工序间检验或成品零件终检。
|
型号
项目
|
Y9025BG
|
|
主轴精度
|
径向误差
|
±（0.0125＋3H/10000）μm
|
|
轴向误差
|
±（0.0125＋4X/10000）μm
|
|
系统精度
|
0.03μm
|
|
数据采集方式
|
霍尔元件
|
|
数据采集点
|
1024
|
|
测量最大外径
|
Ф140 mm（可扩展）
|
|
测量最小内径
|
Ф3 mm
|
|
测量最大高度
|
300mm（可增高）
|
|
量程范围
|
≤30 μm(半径差)
|
|
传感器分辨率
|
0.01μm
|
|
传感器测力
|
2N
|
|
滤波器
|
1、 1-500、 2-500、 2-15、 2-50、 2-150、 15-500
|
|
波纹度
|
3-16、17-100
|
|
圆度误差评定方法
|
最小二乘法（LSC）、最小区域法（MZC）
最大外接圆（MIC）、 最小包容圆法（MCC）
|
|
放大倍率
|
100、 200、 400、 500、 800、 1000、 2000、 4000、5000
8000、 10000、 20000、 40000、 50000、 80000、 100000
200000 等共17档。
|
|
频谱分析
|
可给出任一频段的数据值
|
|
测量效率
|
40-100件/小时
|
|
最大承载
|
15Kg
|
|
转速
|
115转/分
|
|
电源
|
三相电源220V 、50V、 250W
|
|
气源压力
|
≥0.45MPa
|
|
环境要求
|
工作温度：常温 湿度：20-80％RH(无结露)；良好地线，无明显震源
|
