产品方案书
LZX-5KN型
微机控制电子拉力、剥离力试验机

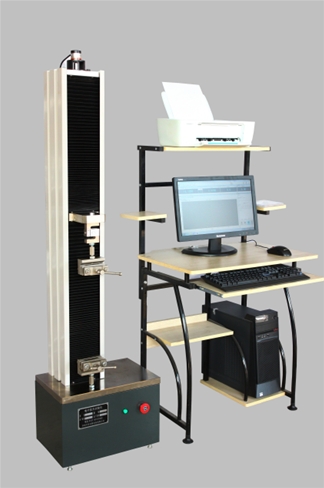

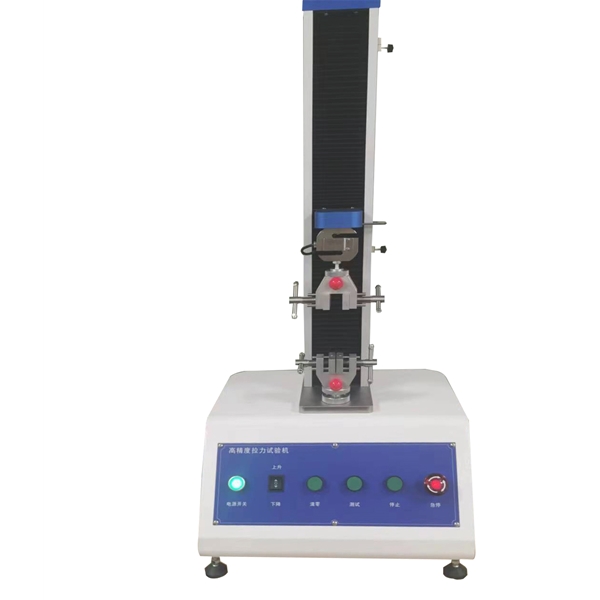

LZX-5KN系列微机控制电子拉力、剥离力试验机（单臂式）
一. LZX-5KN系列微机控制电子拉力、剥离力试验机项目简介：
国内微机控制电子式拉力、剥离力试验机起步于90年代初，我公司是吸取国外领技术、开发研制电子式拉力、剥离力试验机的企业之一。为提高企业产品的技术水平，公司先后吸取国内外先进技术，使公司的产品技术水平跃上了一个新的台阶。
二. 、LZX-5KN系列微机控制电子拉力、剥离力试验机使用领域：
该试验机采用步进直流电机作为动力源；采用先进的芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，可根据GB、JIS、ASTM、DIN、ISO等标准自动求取试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。
三、LZX-5KN系列微机控制电子拉力、剥离力试验机重点描述：
l 主机：该机采用单柱式结构，横梁升降可以无级调速，更换立柱、丝杠、外罩后可改变试验空间。传动系统由低噪音圆弧同步齿轮带减速系统、丝杠副组成，运行平稳，效率高、噪音低、无污染。
四、LZX-5KN系列微机控制电子拉力、剥离力试验机附具：
l 标准配置：波纹对夹拉伸附具一付。波纹对夹式拉伸附具采用手动夹紧方式、夹持方便、可靠、不滑移、夹紧过程中钳口不动，夹具体上下移动。试样不受附加力，保证了试验结果的准确性。
五、LZX-5KN系列微机控制电子拉力、剥离力试验机功能介绍
l 本机采用内置式控制器，保证了该试验机可以实现等速位移控制。
l 采用步进电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。
l 电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
l 自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化
l 条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；
l 自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；
l 自动标定：系统可自动实现示值准确度的标定；
l 自动保存：试验结束，试验数据和曲线自动保存；
l 过程实现：试验过程、测量、显示和分析等均由微机完成；
l 批量试验：对相同参数的试样，一次设定后可顺次完成；
l 试验软件：中文WINDOWS界面，菜单提示，鼠标操作显示方式：数据和曲线随试验过程动态显示；
l 曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；
l 曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；
l 试验报告：可按用户要求的格式编制报告并打印；具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。
l 限位保护：具有程控和机械两级限位保护；
l 自动停机：试样断裂后，移动横梁自动停止；
l 过载保护：当负荷超过各档值的3-5%时，自动停机；
自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。
六、 LZX-5KN系列微机控制电子拉力、剥离力试验机主要技术指标
试验力：5000N
试验力显示范围:0～5000N
试验力有效测量范围：（满量程的0.2%～100%）
试验力测量精度：优于示值的±1%
位移速度控制范围：0.01mm/min～500mm/min，无级调速，速度任意设定
位移分辨率：0.01mm
位移速度控制精度：优于±1%
位移测量准确度：优于±1%
拉伸行程：0～800mm
软件及用户界面：WINDOWS操作环境下的软件和交互式人机对话操作界面
供电电源：220V，50Hz
七、 LZX-5KN系列微机控制电子拉力、剥离力试验机试验机主机配置
高强度主机一台（单臂式结构）
高精度光电编码器一只
全数字调速系统和全数字调速电机各一套
高精密丝杠副一套
高精度圆弧同步减速系统一套
高精度传感器一支
配置专用拉伸辅具一套
品牌计算机一台（联想/惠普电脑，19寸液晶显示器）
HP彩色喷墨打印机一台
试验机专用数据采集控制卡一套
WINDOWS2000/XP/WIN7操作环境下的试验机专用采集控制软件一套
八、LZX-5KN系列微机控制电子拉力、剥离力试验机软件功能介绍
1、一台主机可以同时最多配置4个力传感器，用户可根据需要随时更换；
2、一台主机可以最多配置4个变形传感器(电子引伸计)，用户可根据需要随时更换；
3、程序采用开放的数据库结构定义，标准配置包含国标GB/T 228.1-2010、GB7314-2005等试验方法，可根据用户要求定制特殊的试验方法；
4、全程显示拉试验力和压试验力及峰值，分辨率可以根据需要自行设定，可自动校准和检定；全程分辨率不变；
5、全程显示变形，分辨率可以根据需要自行设定，可自动校准和检定；全程分辨率不变；
6、同时记录力-时间，变形-时间，位移-时间、应力-时间、应变-时间、力-变形、力-位移、应力-应变等试验曲线，可随时切换观察，高速采样；
7、采用人机交互方式分析计算测试材料的机械性能指标，试验结束时自动计算弹性模量、屈服强度、塑性延伸应力等(试验方法不同，分析的数据也会不同)，在自动分析的基础上，还可以人工修正分析结果，提高分析的准确性；
8、试验数据采用数据库管理方式，自动保存所有试验数据和曲线；

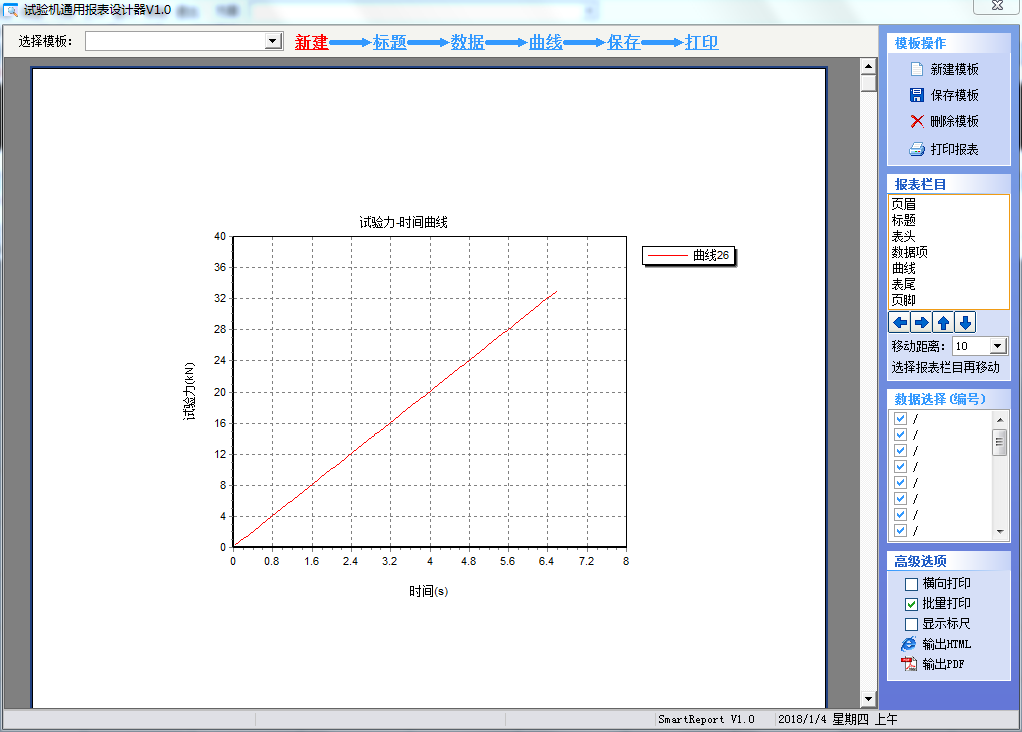

9、提供多种报表打印接口，用户可根据需要编辑任何格式的报表，并打印输出；
10、软件包还包含其他工具软件，如配置工具箱、编程器等，它们都提供了很多实用和强大的功能；
11、保留数据接口，可直接连接企业（试验室）的综合信息管理网络。

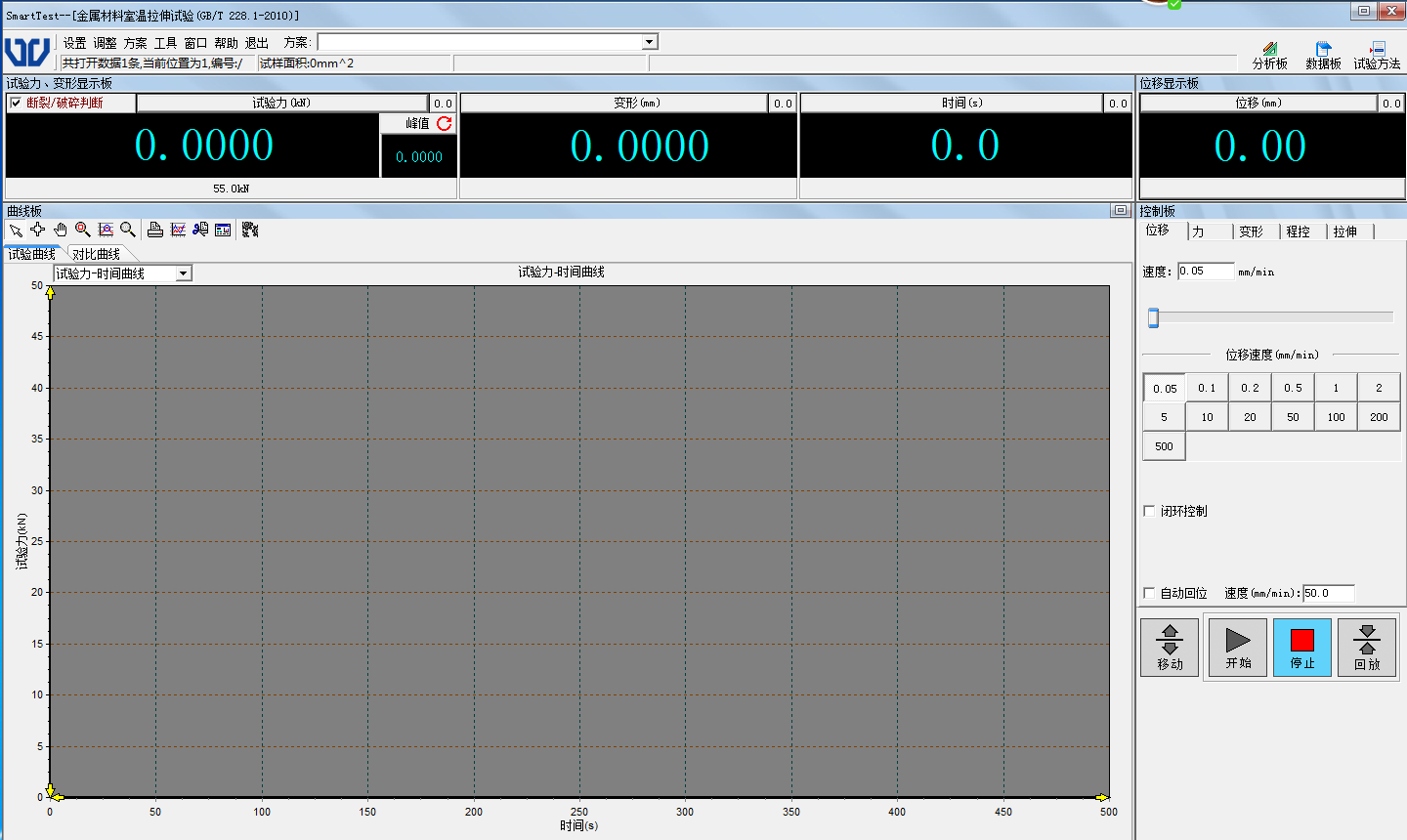

1)LZX-5KN系列微机控制电子拉力、剥离力试验机主界面（采用人机交互操作方式，更加简易，人性化操作）

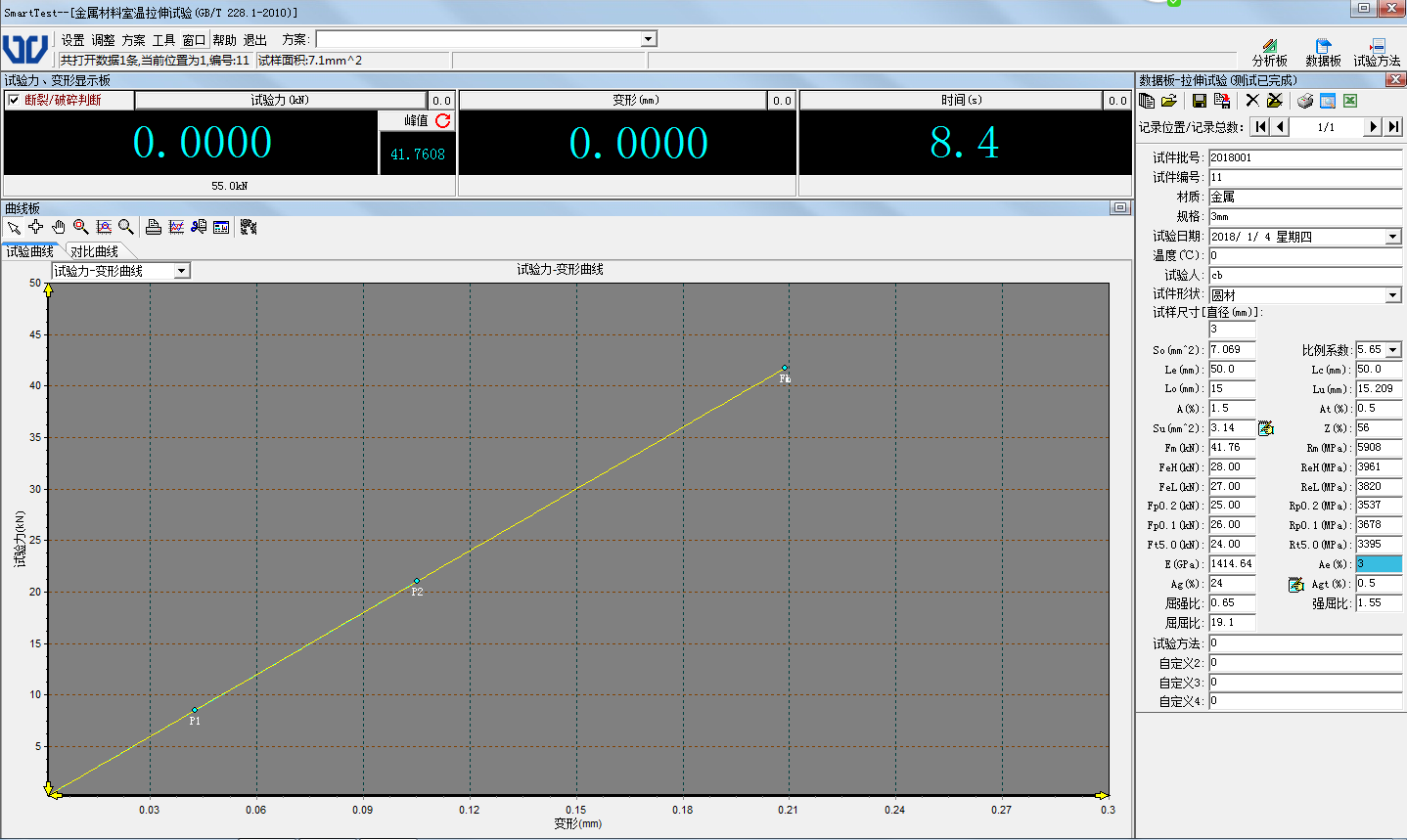

）试验结果（全程显示拉试验力和压试验力及峰值，全程分辨率不变）
3）试验方法（内置几百种试验方法，覆盖各行各业，另可根据客户要求定制试验方法）
4）数据查询窗口（可对海量历史数据进行查询，只需输入一个条件即可查询）

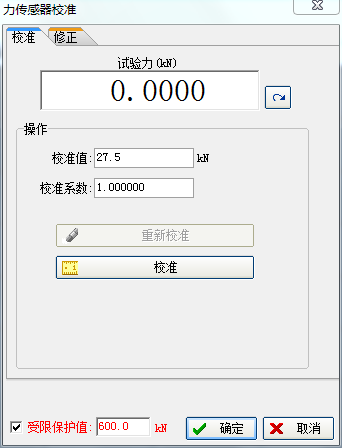

5）数据校准（线性校准，逐点修正功能保证数据准确可靠）

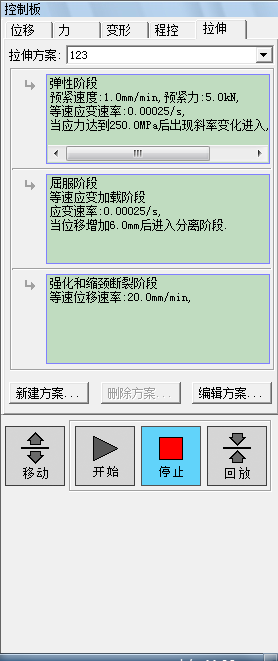

6）程控编辑（可根据用户需求设定试验机运行步骤）

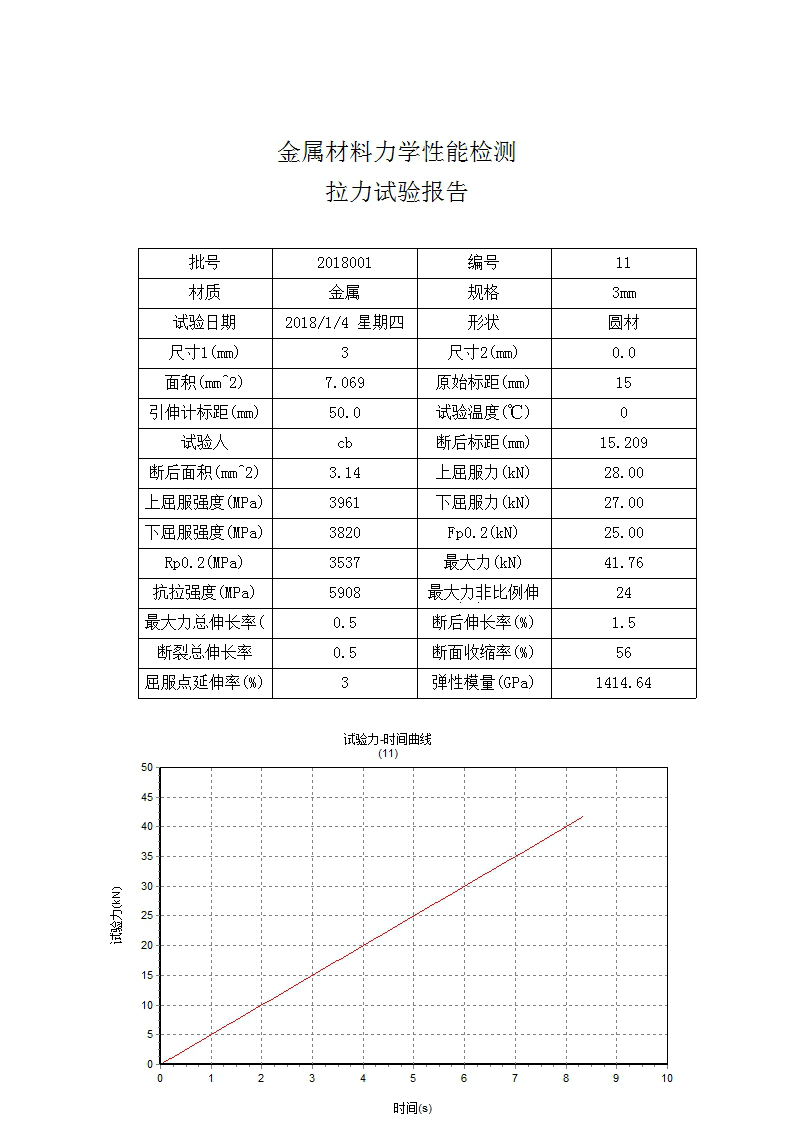

7）批量数据处理及批量报告打印窗口（可单个或批量打印试验结果）
十一、测控卡功能特点

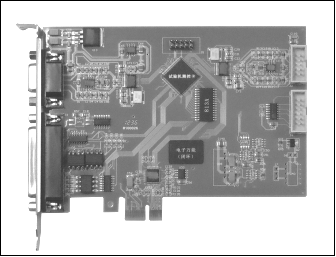

测控卡外观
1)电路简介
AD800全数字数据测控采集卡是基于PCI接口的微机内置式PCI试验卡，符合PCI2.1规范。该卡可直接插入微机的任一PCI插入槽中，通过简单的连线，直接连接到试验机，即可实现微机自动测量与控制，真正做到即插即测。AD800拉力、剥离力试验卡集程控放大、A/D转换、数字量I/O、计数及脉宽（PWM）、方波发生（SWP）等功能于一体，其系统结构可靠简洁，并且具有十分良好的互换性。
2)技术性能
l 全系统采用数字化设计，安全、稳定、可靠、精度高
l 全系统无任何可调器件，数字调零和测控参数自动标定
l 系统集成CPLD运算器件，具备高速运算能力，实时处理数字信号
l 本系统采用PCI2.1总线标准，易扩展、易升级而且做到“即插即用”
l 集成4档精密仪用程控放大器，自动换档
l 自动检零
l 通道分辨力0.0005%或相当于±200,000码
l 各档示值分辨率0.01-0.05%FS
l 采集速率400点/秒，典型50点/秒
十二、质量保证
设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年（供应商另有延期规定的除外），在三包期内，供货方对设备出现的各类故障及时服务维修。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
