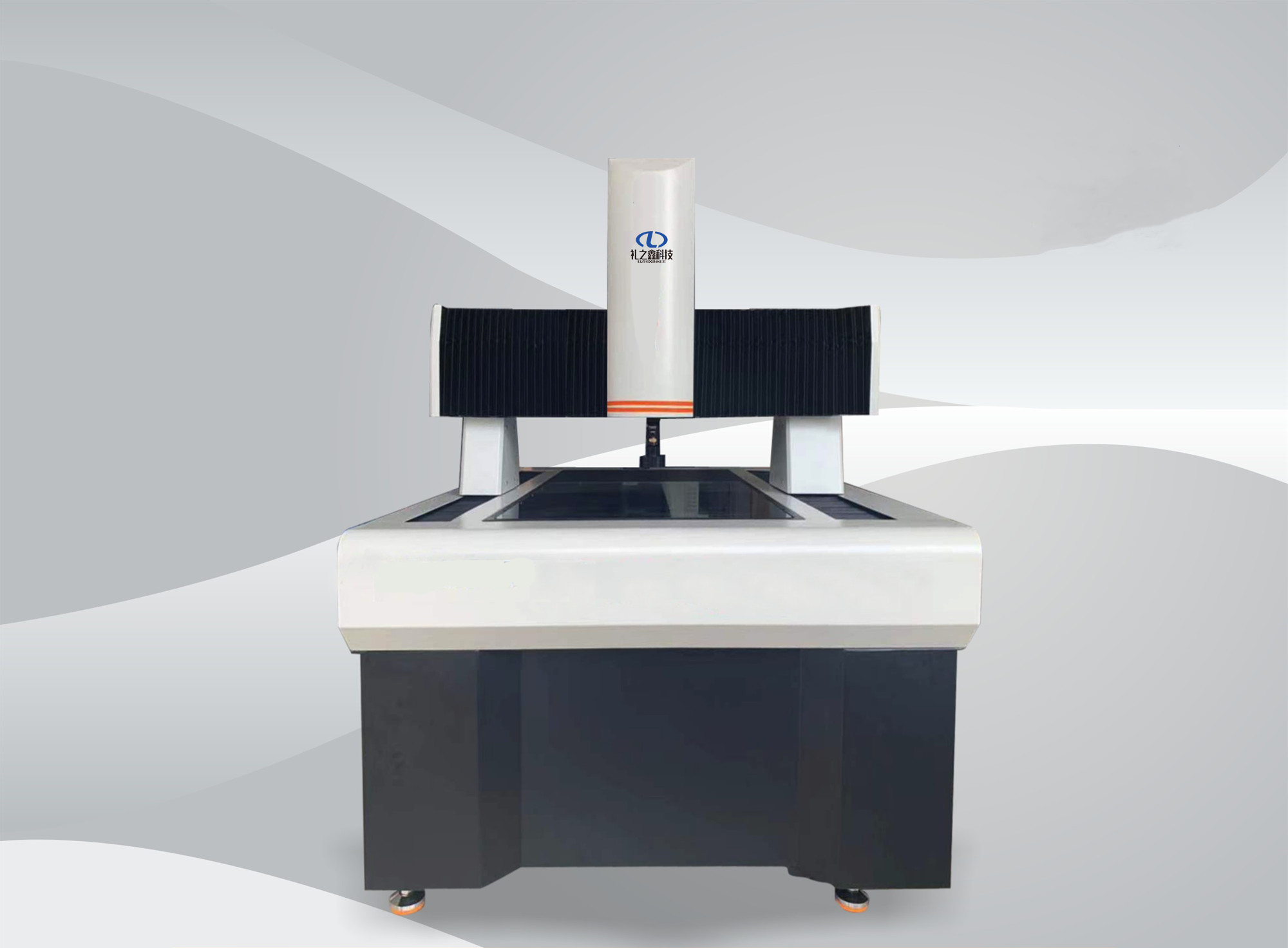

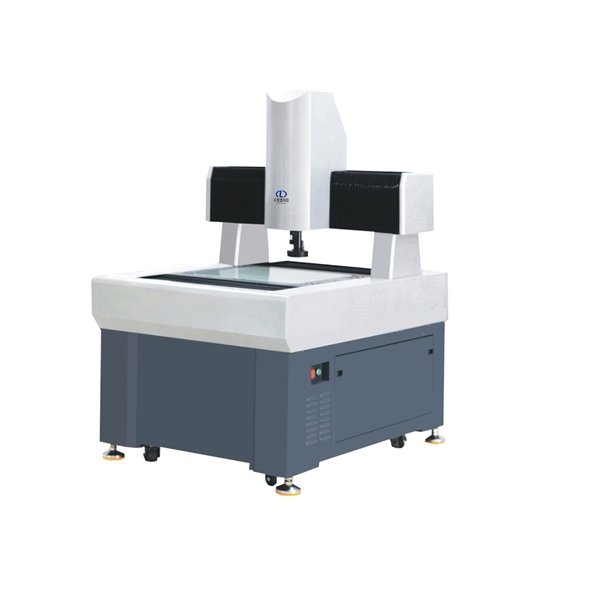

龙门影像测量仪侧面图
仪器特点
※ 整机底座、桥梁均采用天然高精密优质大理石制作,不变形,精度高,稳定性强；
※全新龙门型结构设计，外观整洁、直观、大方；
※采用开放式金属光栅系统，高精度、高速度、高稳定性；
※采用日本松下伺服控制系统，经久耐用；
※台湾上银P级直线导轨；TBI高精密研磨丝杆传动，运行平稳，速度快；
※采用美国750TVL高清彩色CCD，成像效果佳；
※采用STEP-ZOOM定格卡位连续变倍镜头，变倍率无需校正,大大提高了工作效率及测量精度,影像放大30X--200X；
※底光和表面光采用可调试LED冷光源，可分区程控；
※可选配日本KEYENCE激光系统和英国RENISHAW探测系统，结合软件可进行大量程、高精度3D测量；
※Z轴“零段差技术”，保证了不同焦距的平面精度不受影响；

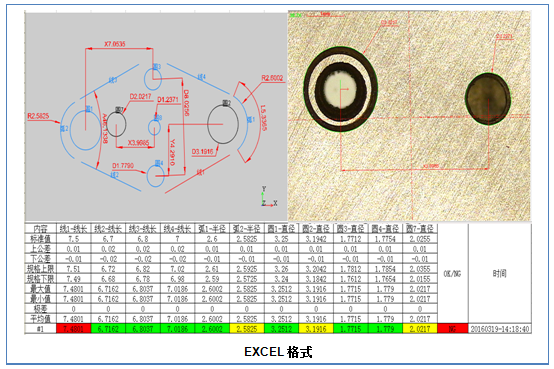

※测量软件：采用本公司自行研发的功能强大的3D测量软件，可以方便快捷的对各种工件进行量测，为用户提供了完善的测量解决方案；
※程序自动测量、自动对焦、自动寻边、自动程控灯光，减少人工干预；
技术参数
|
机台型号 |
LZX-600H |
LZX-800H |
LZX-1200H |
LZX-1500H |
LZX-2000H |
|
(X/Y/Z)量测行程(mm) |
500*600*200 |
600*800*200 |
1000*1200*200 |
1200*1500*200 |
1500*2000*200 |
|
全机尺寸(mm) |
1500×1200×1800 |
1750×1300×1800 |
2100×1650×1800 |
2400×1850×1800 |
2950×2100×1800 |
|
机台承重量 |
30Kg |
30Kg |
30Kg |
30Kg |
30Kg |
|
CCD |
美国TEO 750TVL高清彩色CCD |
||||
|
镜头 |
STEP-ZOOM定格卡位变倍镜头(变换倍率无需校正) |
||||
|
量测系统 |
AI-CNC 3D |
||||
|
光学尺分辨率 |
0.001mm |
||||
|
X/Y量测精度 |
(3+L/200)um |
||||
|
Z轴精度 |
5um |
||||
|
重复性 |
2um |
||||
|
电源供给 |
220V±10% 50/60Hz |
||||
|
重量(KG) |
约2000 |
||||
