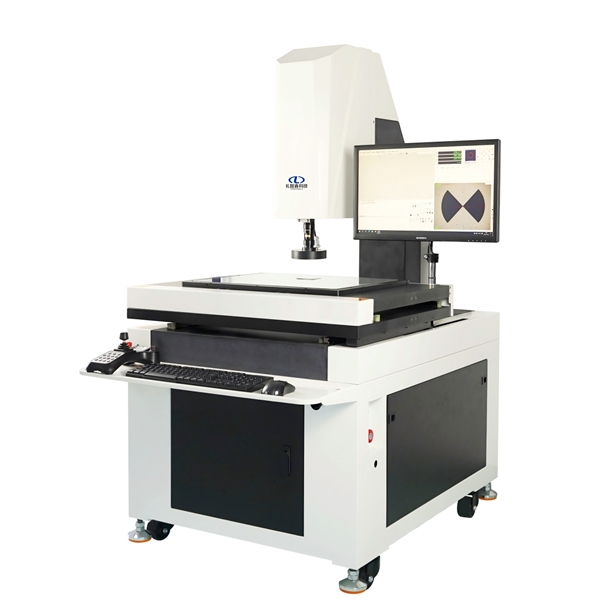

全自动影像测量仪

仪器特点

※ 整机底座、立柱、X/Y平台均采用天然大理石材质,永不变形,精度高,稳定性强；

※全新流线型的造型设计，外观整洁、直观、大方；

※采用全闭环伺服控制技术，台湾上银直线导轨，TBI研磨级丝杆，导轨滑块跨距大（200mm），运行平稳，噪音低，运行速度快(300 mm /s)；

采用400W大功率伺服马达，扭距大，加速度快，运行平稳；

※底光和表面光采用可调试LED冷光源，可实现对各种复杂表面工件进行量测，避免了一般热光源带来的热胀冷缩的弊病，避免工件二次变形,3环8区光源成像效果更佳

※采用美国TEO高端750TV高清彩色CCD，成像效果佳，无拖影；

※采用高清定格卡位连续变倍镜头，变倍率无需校正,光学放大0.7-4.5倍,影像放大30X--200X；

※Z轴“零段差技术”，保证了不同焦距的平面精度不受影响；

※测量软件：采用本公司自行研发的功能强大的3D测量软件，可以方便快捷的对各种工件进行量测，为用户提供了完善的测量解决方案；

※程序自动测量、自动对焦、自动寻边、自动程控灯光，减少人工干预。

技术参数

机台型号	AIM-322P	AIM-432P	AIM-542P
(X/Y/Z)量测行程	300200200	400300200	500400200
全机尺寸(mm)	550X965X1662	700X1130X1662	860X1222X1680
机台承重量	30Kg	30Kg	30Kg
CCD	美国 TEO 750TVL高清晰彩色CCD
镜头	STEP-ZOOM定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-200X)
量测系统	AI-CNC 3D
光学尺分辨率	0.001mm，可显示0.0001mm
X/Y量测精度	(3+L/200)um
重复性	2um
电源供给	220V+10% 50/60Hz
适合环境	温度20-25摄氏度，湿度50%-60%

图形以3维显示和操作，更为直观；

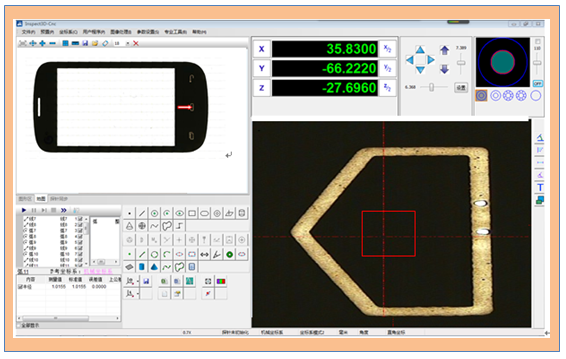

支持影像取点测量3D元素；

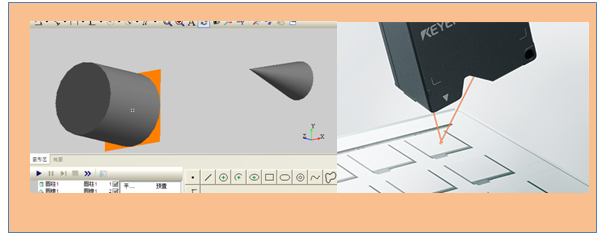

元素数据以三维显示

工件全景图形扫描，GPS导航，快速找到需测量的位置
