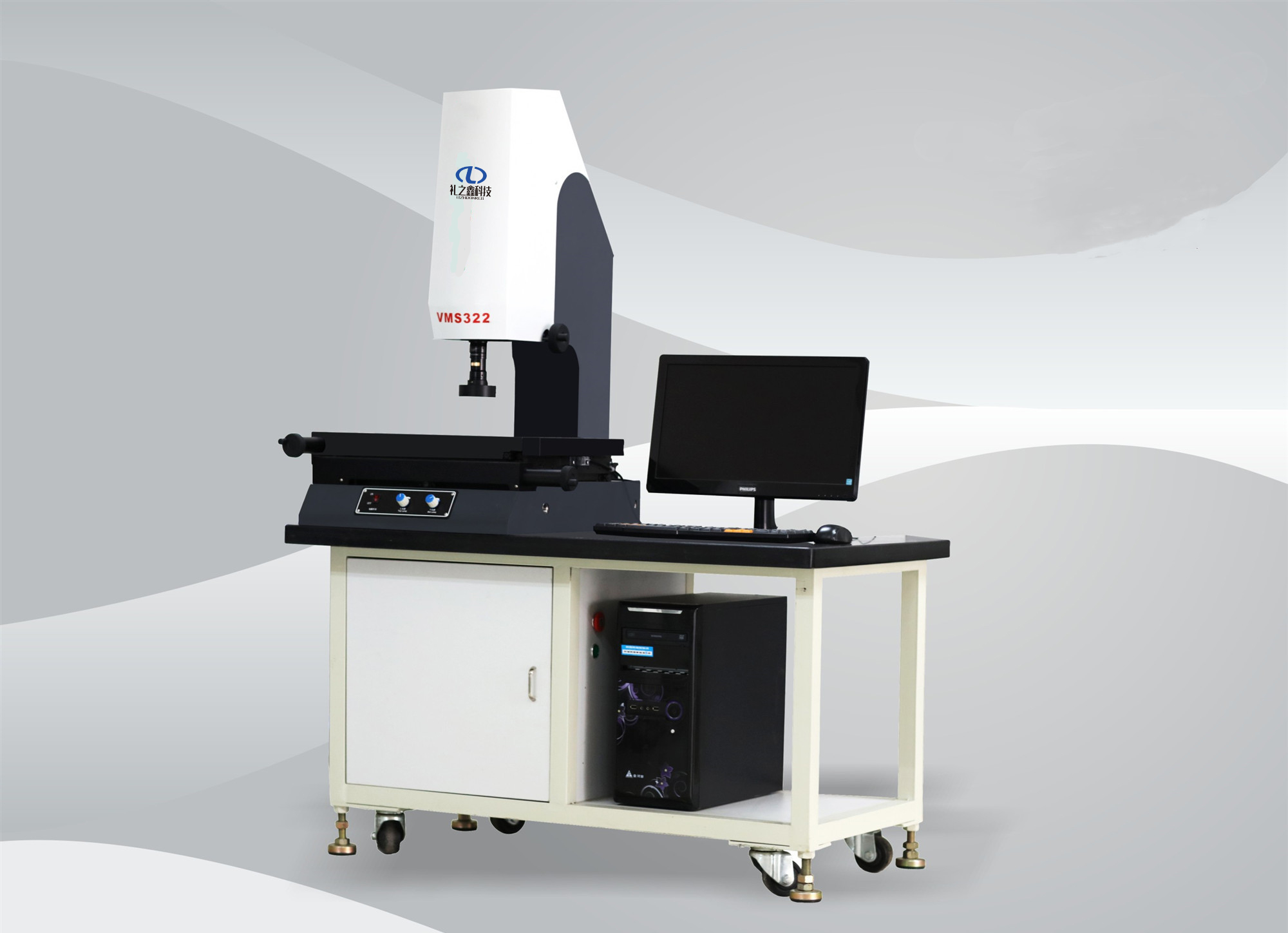

手动影像测量仪
手动影像测量仪
仪器特点
※ 整机底座、立柱、X/Y测量平台均采用天然大理石制作,不变形,精度高,稳定性强；
※全新流线型的造型设计，外观整洁、直观、大方；
※采用无牙螺杆摩擦传动技术，运行平稳，噪音低，速度快；
※底光和表面光采用可调试LED冷光源，可实现对复杂表面工件进行量测，避免了一般热光源带来的热胀冷缩的弊病，避免工件二次变形；
※采用美国TEO 700TV工业高清晰彩色CCD；

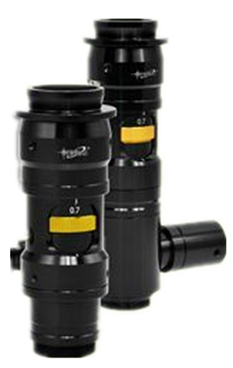

※采用高清定格卡位连续变倍镜头，变倍率无需校正,光学放大0.7-4.5倍,影像放大30X--200X；
※ Z轴采用平行导轨结构加配重设计，运行平稳，不会自动下垂影响对焦，提高了Z轴的定位精度及稳定性；
※Z轴“零段差技术”，保证了不同焦距的平面精度不受影响；

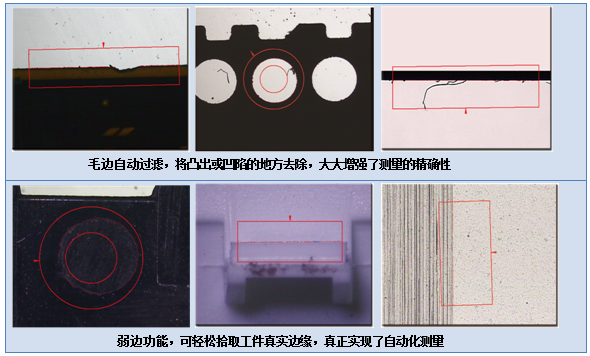

※测量软件：采用本公司自行研发的功能强大的3D测量软件，可以方便快捷的对各种工件进行量测，为用户提供了完善的测量解决方案；
※半自动编程测量功能，极高地提升了测量效率。
技术参数
|
机台型号 |
VMS200 |
VMS322 |
VMS432 |
VMS542 |
VMS652 |
|
(X/Y/Z)量测行程(mm) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
600*500*200 |
|
全机尺寸(mm) |
1000X600X1450 |
1100X700X1650 |
1350X900X1650 |
1600X1100X1650 |
1600X200X1650 |
|
机台承重量 |
20Kg |
30Kg |
30Kg |
30Kg |
30Kg |
|
CCD |
美国TEO高清彩色CCD |
||||
|
镜头 |
STEP-ZOOM定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-200X) |
||||
|
光学尺分辨率 |
0.001mm，可显示0.0001mm |
||||
|
X/Y量测精度 |
(3+L/200)um |
||||
|
重复性 |
2um |
||||
|
电源供给 |
110V-220V+10% 50/60Hz |
||||
|
适合环境 |
温度20-25摄氏度，湿度50%-60% |
||||
